Objetivo: |
|
Implantar, conectado à estrutura
de rede da CLIENTE, uma solução de monitoração
de tráfego e de estado dos circuitos WAN desta rede. Esta solução
incorpora equipamentos, software e serviços, todos a serem fornecidos
integralmente pela TMP Consultoria.
|
|
Facilidades Padrão: |
|
Interface com o usuário feita integralmente através de navegadores
WWW padrão (Netscape, Explorer ou outros), permitindo a utilização
do sistema a partir de qualquer máquina na rede interna do cliente.
Acesso controlado
por nome de usuário e senha, com níveis de acesso diferenciados
para cada usuário.
Visualização
resumida da situação de toda a rede WAN do cliente em uma
única tela, através de gráfico dinâmico de nós
e "links", onde os "links" mudam de cor de acordo com a variação
do tráfego e o estado de cada circuito, e que através de
seleção por "mouse" permitem a consulta das estatísticas
detalhadas por circuito (vide itens a seguir).

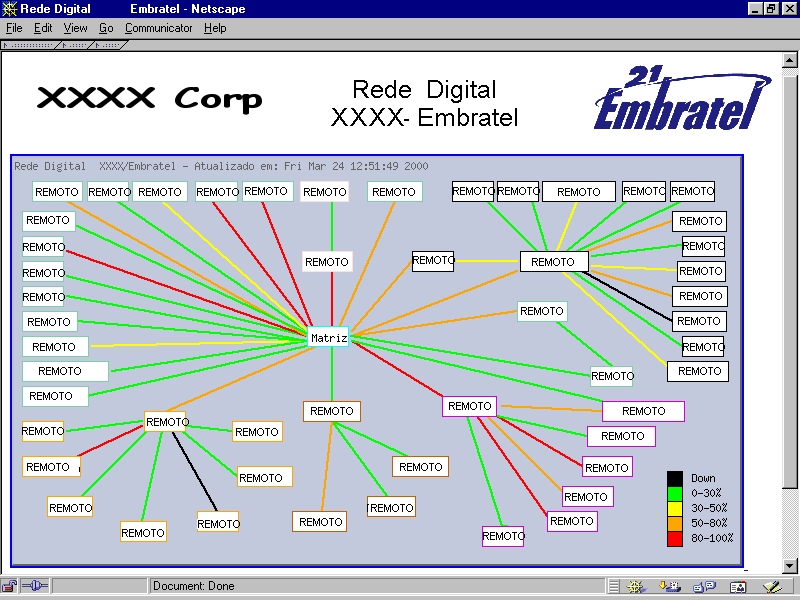

[Clique aqui para ver a tela inicial
do Wanview - wanviewfront.jpg 327K]
Relatório gráfico
de utilização, on-line, podendo ser consultado a qualquer
momento e que mostrará gráficos de "taxa de utilização
x horário" ao longo do dia, da semana, do mês e do ano correntes.
Esses gráficos mostrarão a utilização média
dos canais, os picos e vales de utilização.

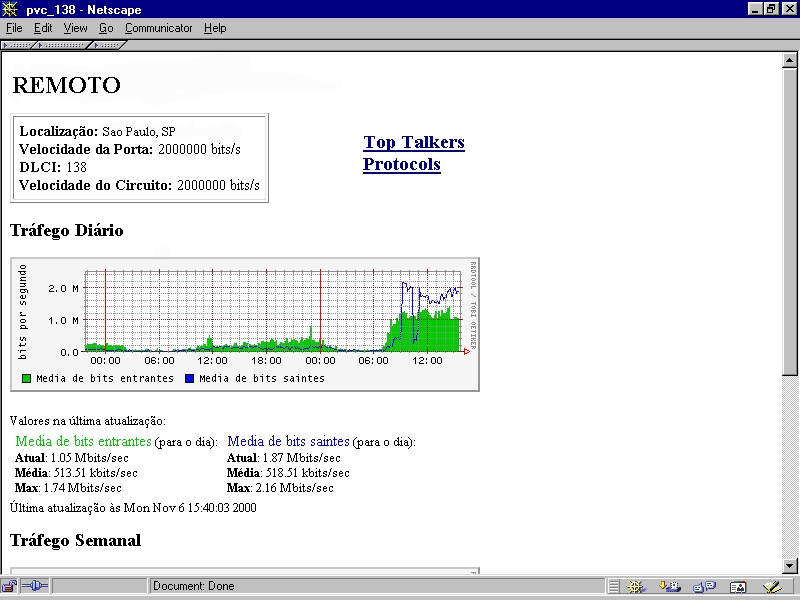

[Clique aqui para ver tela dos gráficos
de utilização - trafego.jpg 200K]
Relatório textual
de utilização, on-line, podendo ser consultado a qualquer
momento e que listará a "taxa de utilização" de um dado
período, por link da rede WAN;
Clique aqui para saber mais sobre este relatório.
Relatório
de disponibilidade, on-line, podendo ser consultado a qualquer momento e que
listará todas as interrupções ocorridas num dado
período, por link da rede WAN;
Clique aqui para saber mais sobre este relatório.
Aviso por
pager da alteração de estado de circuitos.
A monitoração
será feita no ambiente da Cliente, sendo que todos os relatórios/gráficos
estarão disponíveis on-line durante todo o tempo para acesso
pela CLIENTE, sendo disponibilizados via WEB.
|
|
Facilidades Opcionais: |
|
Relatório de "top talkers", também on-line, detalhando a
qualquer momento os "N" maiores utilizadores de cada canal ao longo do
dia, da semana, do mês e do ano correntes. O valor de "N" será
definido na implantação do sistema. Se for de interesse da
CLIENTE, poderá ser implentado alarme na ocorrência de utilização
acima de um patamar pré-estabelecido.

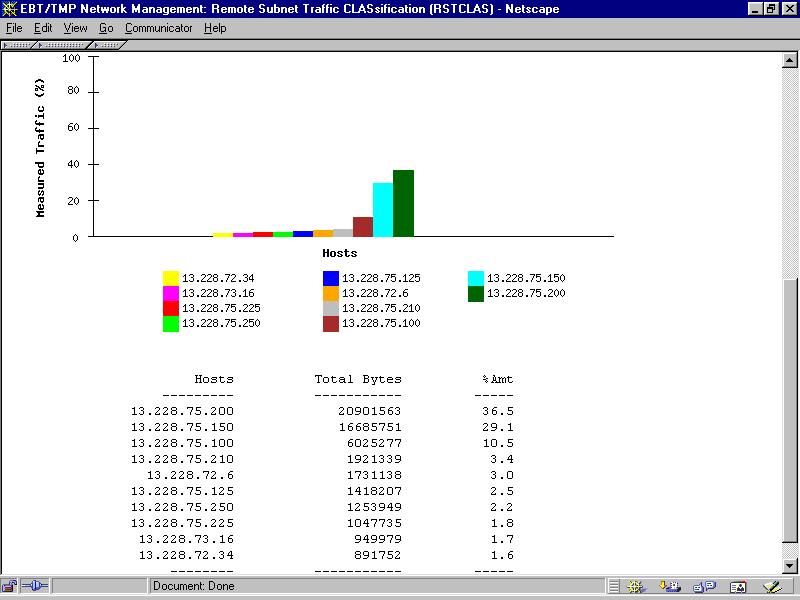

[Clique aqui para ver a tela do relatório
Top Talkers - rstclass.jpg 60K]
No exemplo da figura acima, observa-se que os hosts
13.228.75.200, 13.228.75.150 e 13.228.75.100 são responsáveis
pela utilização de 76.1% da banda do canal analisado.
Relatório
de protocolos, também on-line, detalhando a qualquer momento a utilização
percentual de cada canal por protocolo (IP, UDP, TCP, ICMP, HTTP, NETBIOS,
DNS e outros), ao longo do dia, da semana, do mês e do ano correntes.
A lista de protocolos a ser considerada será definida na implantação
do sistema.

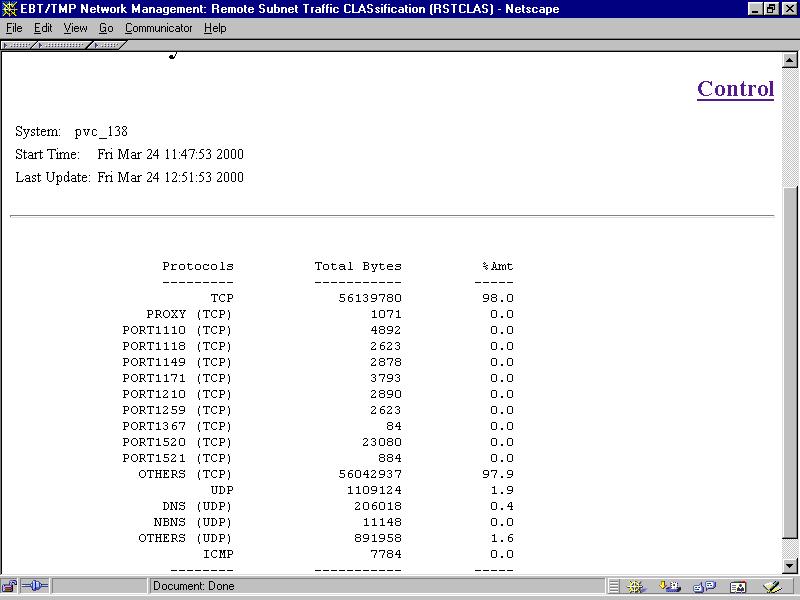

[Clique aqui para ver a tela do relatório
de protocolos - rstclas2.jpg 64K]
Neste exemplo, vemos que a 97.9% da utilização
deste canal é relativa a protocolos TCP não cadastrados como
protocolos "autorizados" ou "de trabalho". Esta informação,
em conjunto com o relatório Top Talkers, auxilia a auditoria da
utilização da rede permitindo localizar qual usuário(s)
está ocupando o canal em questão e que tipo de tráfego
existe neste circuito.
|
|
Pré-requisitos: |
|
Acesso ao pessoal da CLIENTE para dirimir eventuais dúvidas concernentes
à topologia da rede e da configuração dos roteadores.
Acesso a uma
"community read-only" configurada nos roteadores, para captura das informações
monitoradas através de SNMP MIB II e, para as facilidades opcionais
1) e 2) acima, idem para RMON2. No caso do cliente não dispor de
RMON2 em seus roteadores, a TMP desenvolveu uma "probe" específica
que possibilita a captura das informações necessárias.
Infraestrutura
na rede da CLIENTE para a conexão do equipamento de monitoração:
1 ponto de energia (110VAC, 200W) estabilizado e protegido por no-break,
1 ponto ethernet, ambiente refrigerado e com acesso controlado.
|
